A-L眼罩
眼形接线片，90°弯曲，用于铜导线
A-L 系列的 90° 可弯曲电缆接线片由纯度超过 99.9% 的电解铜管制成。
由于采用了退火和电解镀锡工艺，连接器更容易压缩，抗机械应力能力更强。
套圈上有倒角和检查孔，便于导线插入端子接线片，并避免基本导线拉伸。
套环的长度便于将接线片插入工具矩阵中，从而简化了接线操作。
产品型号
A1-L
电缆截面范围 (柔性) [mm²]
4 ÷ 6
电缆截面范围 (低绞合) [mm²]
4 ÷ 6
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|
tipo
|

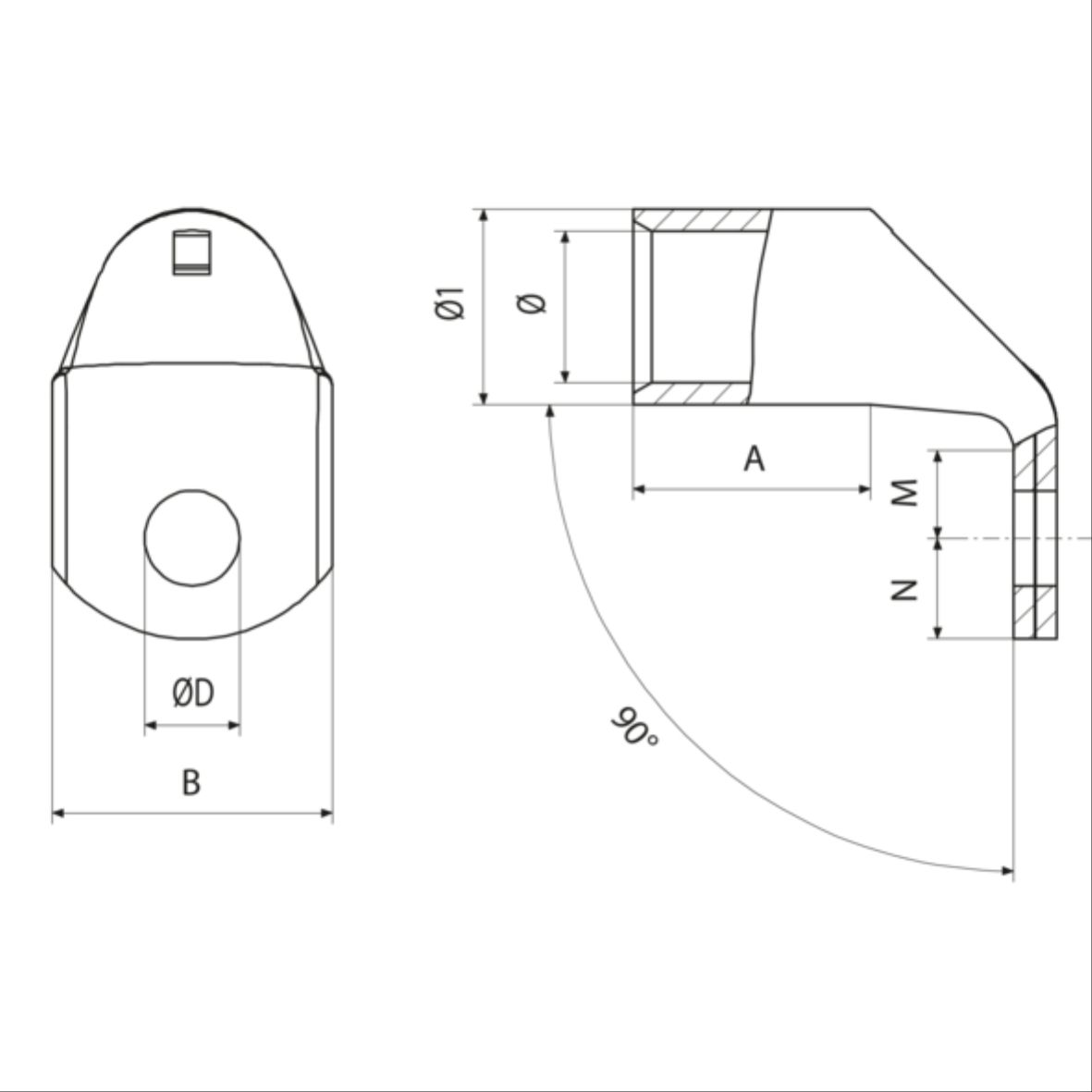

压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
符合ROHS标准
|
|---|
|
A1-L6
|
六角; 缩进
|
M6
|
6.4
|
11
|
6
|
7
|
5
|
7
|
8
|
3.6
|
9
|
5.25
|
100
|
2000
|
Yes
|
A2-L
电缆截面范围 (柔性) [mm²]
10
电缆截面范围 (低绞合) [mm²]
10
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|
tipo
|
压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
符合ROHS标准
|
|---|
|
A2-L4
|
六角; 缩进
|
M4
|
4.3
|
10
|
4
|
5
|
|
|
8
|
4.6
|
9
|
6.8
|
100
|
1500
|
Yes
|
|
A2-L5
|
六角; 缩进
|
M5
|
5.3
|
10
|
6
|
6.5
|
|
|
8
|
4.6
|
9
|
6.8
|
100
|
1000
|
Yes
|
|
A2-L6
|
六角; 缩进
|
M6
|
6.4
|
11
|
6
|
7
|
5
|
7
|
8
|
4.6
|
9
|
6.8
|
100
|
1000
|
Yes
|
|
A2-L8
|
六角; 缩进
|
M8
|
8.4
|
15
|
8
|
9
|
10
|
20
|
8
|
4.6
|
9
|
6.8
|
100
|
500
|
Yes
|
|
A2-L10
|
六角; 缩进
|
M10
|
10.5
|
18
|
10
|
11
|
20
|
35
|
8
|
4.6
|
9
|
6.8
|
100
|
500
|
Yes
|
|
A2-L12
|
六角; 缩进
|
M12
|
13.2
|
19
|
12
|
14
|
40
|
50
|
8
|
4.6
|
9
|
6.8
|
100
|
500
|
Yes
|
A3-L
电缆截面范围 (柔性) [mm²]
16
电缆截面范围 (低绞合) [mm²]
16
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|
tipo
|
压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
符合ROHS标准
|
|---|
|
A3-L5
|
六角; 缩进
|
M5
|
5.3
|
11.5
|
6
|
6.5
|
|
|
11.5
|
5.8
|
13
|
7.9
|
100
|
1000
|
Yes
|
|
A3-L6
|
六角; 缩进
|
M6
|
6.4
|
11.5
|
6
|
7
|
5
|
7
|
11.5
|
5.8
|
13
|
7.9
|
100
|
1000
|
Yes
|
|
A3-L8
|
六角; 缩进
|
M8
|
8.4
|
15
|
8
|
9
|
10
|
20
|
11.5
|
5.8
|
13
|
7.9
|
100
|
500
|
Yes
|
|
A3-L10
|
六角; 缩进
|
M10
|
10.5
|
18
|
10
|
11
|
20
|
35
|
11.5
|
5.8
|
13
|
7.9
|
100
|
500
|
Yes
|
|
A3-L12
|
六角; 缩进
|
M12
|
13.2
|
20
|
12
|
14
|
40
|
50
|
11.5
|
5.8
|
13
|
7.9
|
100
|
500
|
Yes
|
A5-L
电缆截面范围 (柔性) [mm²]
25
电缆截面范围 (低绞合) [mm²]
25
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|
tipo
|
压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
符合ROHS标准
|
|---|
|
A5-L4
|
六角; 缩进
|
M4
|
4.3
|
14
|
4
|
5
|
|
|
10.5
|
7
|
12
|
9.3
|
100
|
100
|
Yes
|
|
A5-L5
|
六角; 缩进
|
M5
|
5.3
|
14
|
6
|
6.5
|
|
|
10.5
|
7
|
12
|
9.3
|
100
|
500
|
Yes
|
|
A5-L6
|
六角; 缩进
|
M6
|
6.4
|
14
|
6
|
7
|
5
|
7
|
10.5
|
7
|
12
|
9.3
|
100
|
500
|
Yes
|
|
A5-L8
|
六角; 缩进
|
M8
|
8.4
|
15
|
8
|
9
|
10
|
20
|
10.5
|
7
|
12
|
9.3
|
100
|
500
|
Yes
|
|
A5-L10
|
六角; 缩进
|
M10
|
10.5
|
18
|
10
|
11
|
20
|
35
|
10.5
|
7
|
12
|
9.3
|
100
|
500
|
Yes
|
|
A5-L12
|
六角; 缩进
|
M12
|
13.2
|
21
|
12
|
14
|
40
|
50
|
10.5
|
7
|
12
|
9.3
|
100
|
500
|
Yes
|
A7-L
电缆截面范围 (柔性) [mm²]
25 ÷ 35
电缆截面范围 (低绞合) [mm²]
35
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|
tipo
|
压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最
