T-L眼罩

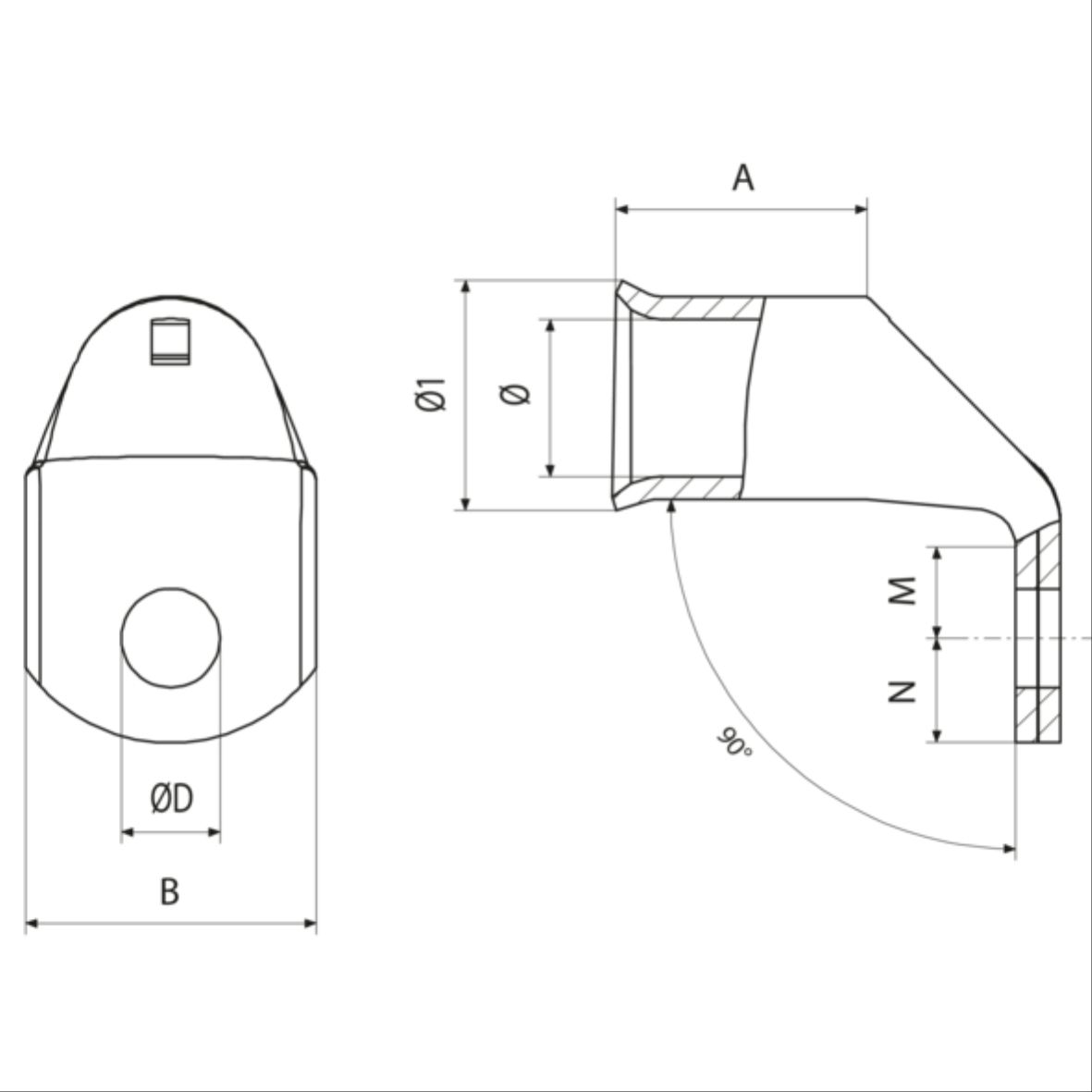

眼形接线片，90°弯曲，用于铜导线
T-L 系列的 90° 弯形压缩接线片由纯度超过 99.9% 的电解铜管制成。
由于采用了退火和电解镀锡工艺，连接器更容易压缩，抗机械应力能力更强。
除了倒角和检查孔外，套圈还带有一个特殊的喇叭形入口，以方便导线插入接线片，并避免基本导线拉伸。
套环的长度便于将接线片插入工具矩阵中，从而简化了接线操
产品型号
T6-L
电缆截面范围 (柔性) [mm²]
4 ÷ 6
电缆截面范围 (低绞合) [mm²]
4 ÷ 6
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
T6-L6
|
M6
|
6.4
|
13
|
8
|
9
|
5
|
7
|
14.5
|
3.3
|
16
|
5.6
|
100
|
800
|
T10-L
电缆截面范围 (柔性) [mm²]
10
电缆截面范围 (低绞合) [mm²]
10
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
T10-L6
|
M6
|
6.4
|
11
|
8
|
9
|
5
|
7
|
14.5
|
4.2
|
16
|
6.8
|
100
|
800
|
|
T10-L8
|
M8
|
8.3
|
14
|
10
|
11
|
10
|
20
|
14.5
|
4.2
|
16
|
6.8
|
100
|
800
|
T16-L
电缆截面范围 (柔性) [mm²]
16
电缆截面范围 (低绞合) [mm²]
16
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
T16-L6
|
M6
|
6.4
|
12
|
8
|
9
|
5
|
7
|
17
|
5.3
|
19
|
8
|
100
|
100
|
|
T16-L8
|
M8
|
8.3
|
16
|
10
|
11
|
10
|
20
|
17
|
5.3
|
19
|
8
|
100
|
400
|
|
T16-L10
|
M10
|
10.3
|
16
|
12
|
14
|
20
|
35
|
17
|
5.3
|
19
|
8
|
100
|
400
|
T25-L
电缆截面范围 (柔性) [mm²]
25
电缆截面范围 (低绞合) [mm²]
25
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
T25-L10
|
M10
|
10.3
|
16
|
10
|
14
|
20
|
35
|
17
|
6.6
|
19
|
9.5
|
100
|
400
|
|
T25-L6
|
M6
|
6.4
|
13
|
6
|
9
|
5
|
7
|
17
|
6.6
|
19
|
9.5
|
100
|
400
|
|
T25-L8
|
M8
|
8.3
|
16
|
8
|
11
|
10
|
20
|
17
|
6.6
|
19
|
9.5
|
100
|
400
|
T35-L
电缆截面范围 (柔性) [mm²]
35
电缆截面范围 (低绞合) [mm²]
35
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
T35-L6
|
M6
|
6.4
|
15
|
8
|
9
|
5
|
7
|
18
|
7.9
|
20
|
11
|
50
|
400
|
|
T35-L8
|
M8
|
8.3
|
17
|
10
|
11
|
10
|
20
|
18
|
7.9
|
20
|
11
|
50
|
200
|
|
T35-L10
|
M10
|
10.3
|
17
|
12
|
14
|
20
|
35
|
18
|
7.9
|
20
|
11
|
50
|
200
|
T50-L
电缆截面范围 (柔性) [mm²]
50
电缆截面范围 (低绞合) [mm²]
50
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
T50-L6
|
M6
|
6.4
|
18
|
8
|
9
|
5
|
7
|
22.5
|
9.2
|
25
|
12.5
|
25
|
100
|
|
T50-L8
|
M8
|
8.3
|
18
|
10
|
11
|
10
|
20
|
22.5
|
9.2
|
25
|
12.5
|
25
|
200
|
|
T50-L10
|
M10
|
10.3
|
18
|
12
|
14
|
20
|
35
|
22.5
|
9.2
|
25
|
12.5
|
25
|
100
|
T70-L
电缆截面范围 (柔性) [mm²]
70
电缆截面范围 (低绞合) [mm²]
70
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
A [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
Ø1 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
T70-L8
|
M8
|
8.3
|
21
|
10
|
11
|
10
|
20
|
19
|
11
|
21
|
15
|
25
|
100
|
|
T70-L10
|
M10
|
10.3
|
21
|
