ANE-M眼罩
眼耳，预绝缘PA6.6，用于铜导线
ANE-M 系列电缆耳由纯度超过 99.9% 的电解铜管制成。它们是连接柔性铜电缆的理想选择。
由于采用了退火和电解镀锡工艺，连接器更容易压缩，抗机械应力能力更强。
PA 6.6 绝缘涂层简化了电缆绝缘层的安装和修复。绝缘护套的漏斗状内部形状便于将导体插入接线片，并可防止基本导线拉伸，从而缩短接线
产品特征
兼容的电缆等级
5 and 6 class, CEI 20-29
产品型号
|

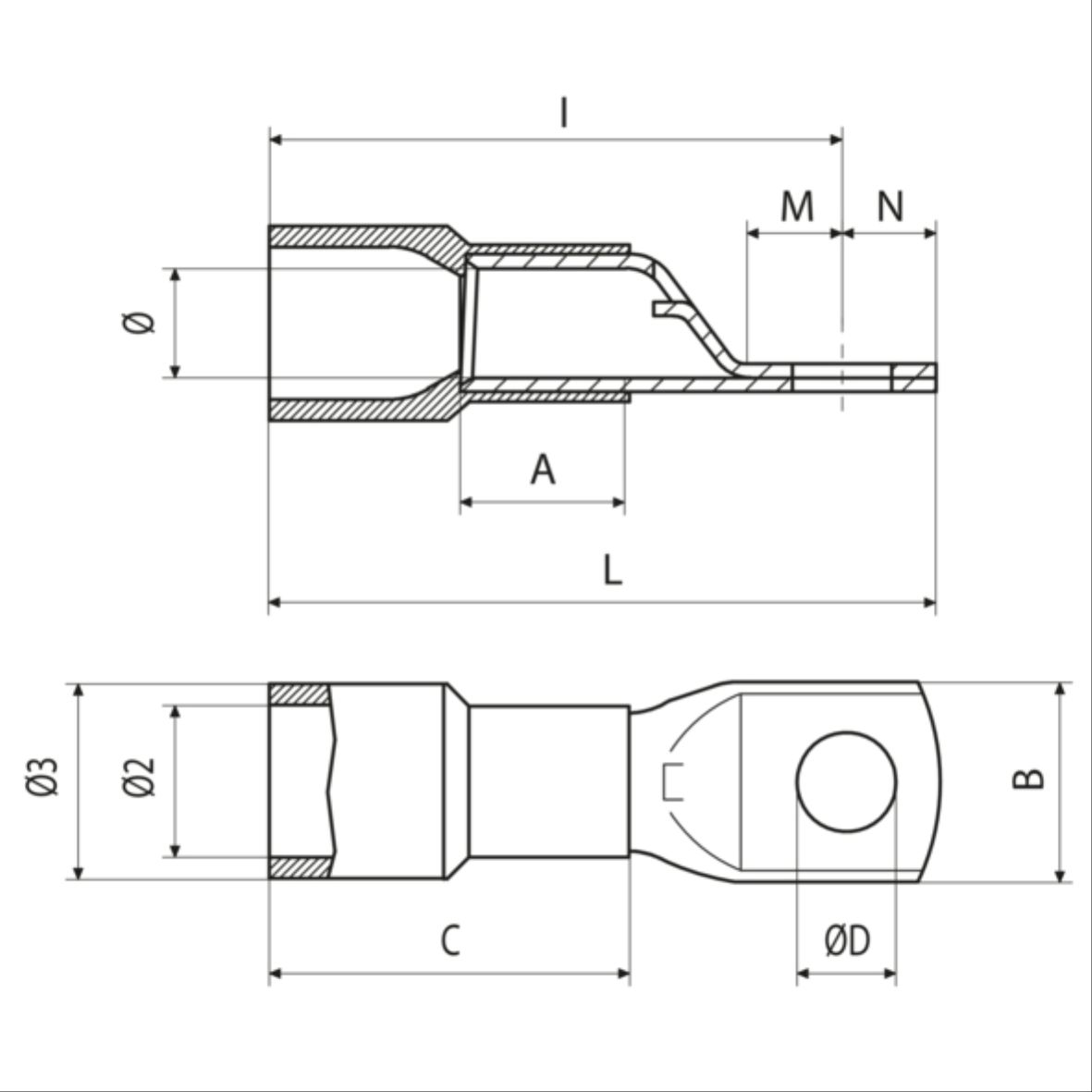

重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
I [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
L [mm]
|
A [mm]
|
C [mm]
|
Ø2 [mm]
|
Ø3 [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
ANE2-M4
|
M4
|
4.3
|
10
|
4
|
5
|
18.5
|
|
|
35.5
|
8
|
21
|
8
|
9.5
|
4.6
|
9
|
100
|
500
|
|
ANE2-M5
|
M5
|
5.3
|
10
|
6
|
6.5
|
20
|
|
|
39
|
8
|
21
|
8
|
9.5
|
4.6
|
9
|
100
|
500
|
|
ANE2-M6
|
M6
|
6.4
|
11
|
6
|
7
|
20.5
|
5
|
7
|
39.5
|
8
|
21
|
8
|
9.5
|
4.6
|
9
|
100
|
500
|
|
ANE2-M8
|
M8
|
8.4
|
15
|
8
|
9
|
22.5
|
10
|
20
|
43.5
|
8
|
21
|
8
|
9.5
|
4.6
|
9
|
100
|
500
|
|
ANE2-M10
|
M10
|
10.5
|
18
|
10
|
11
|
24.5
|
20
|
35
|
47.5
|
8
|
21
|
8
|
9.5
|
4.6
|
9
|
100
|
500
|
|
ANE2-M12
|
M12
|
13.2
|
19
|
12
|
14
|
27.5
|
40
|
50
|
52.5
|
8
|
21
|
8
|
9.5
|
4.6
|
9
|
100
|
500
|
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
I [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
L [mm]
|
A [mm]
|
C [mm]
|
Ø2 [mm]
|
Ø3 [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
ANE3-M4
|
M4
|
4.3
|
11.5
|
4
|
5
|
21.5
|
|
|
38.6
|
11.5
|
24
|
9.2
|
10.5
|
5.8
|
13
|
100
|
400
|
|
ANE3-M5
|
M5
|
5.3
|
11.5
|
6
|
6.5
|
23
|
|
|
42.1
|
11.5
|
24
|
9.2
|
10.5
|
5.8
|
13
|
100
|
400
|
|
ANE3-M6
|
M6
|
6.4
|
11.5
|
6
|
7
|
23.5
|
5
|
7
|
42.6
|
11.5
|
24
|
9.2
|
10.5
|
5.8
|
13
|
100
|
400
|
|
ANE3-M8
|
M8
|
8.4
|
15
|
8
|
9
|
25.5
|
10
|
20
|
46.6
|
11.5
|
24
|
9.2
|
10.5
|
5.8
|
13
|
100
|
400
|
|
ANE3-M10
|
M10
|
10.5
|
18
|
10
|
11
|
27.5
|
20
|
35
|
50.6
|
11.5
|
24
|
9.2
|
10.5
|
5.8
|
13
|
100
|
300
|
|
ANE3-M12
|
M12
|
13.2
|
20
|
12
|
14
|
32
|
40
|
50
|
57.1
|
11.5
|
24
|
9.2
|
10.5
|
5.8
|
13
|
100
|
300
|
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
I [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
L [mm]
|
A [mm]
|
C [mm]
|
Ø2 [mm]
|
Ø3 [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
ANE5-M4
|
M4
|
4.3
|
14
|
4
|
5
|
24
|
|
|
41
|
10.5
|
25
|
11.1
|
13
|
7
|
12
|
100
|
300
|
|
ANE5-M5
|
M5
|
5.3
|
14
|
6
|
6.5
|
25.5
|
|
|
44.5
|
10.5
|
25
|
11.1
|
13
|
7
|
12
|
100
|
300
|
|
ANE5-M6
|
M6
|
6.4
|
14
|
6
|
7
|
26
|
5
|
7
|
45
|
10.5
|
25
|
11.1
|
13
|
7
|
12
|
100
|
300
|
|
ANE5-M8
|
M8
|
8.4
|
15
|
8
|
9
|
28
|
10
|
20
|
49
|
10.5
|
25
|
11.1
|
13
|
7
|
12
|
100
|
300
|
|
ANE5-M10
|
M10
|
10.5
|
18
|
10
|
11
|
30
|
20
|
35
|
53
|
10.5
|
25
|
11.1
|
13
|
7
|
12
|
100
|
200
|
|
ANE5-M12
|
M12
|
13.2
|
21
|
12
|
14
|
33
|
40
|
50
|
58
|
10.5
|
25
|
11.1
|
13
|
7
|
12
|
50
|
200
|
|
重量和尺寸 |
包装信息 |
|---|
|
tipo
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
I [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
L [mm]
|
A [mm]
|
C [mm]
|
Ø2 [mm]
|
Ø3 [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
|---|
|
ANE7-M6
|
M6
|
6.4
|
17
|
6
|
7
|
28.5
|
5
|
7
|
51
|
13.2
|
30.3
|
13.6
|
15.5
|
8.9
|
15
|
50
|
100
|
|
ANE7-M8
|
M8
|
8.4
|
