ANE-MFinestranded眼罩
眼形接线片，预绝缘PA6.6，用于5级和6级柔性铜导线
ANE-M 系列电缆耳由纯度超过 99.9% 的电解铜管制成。它们是连接极为柔软的 5 级和 6 级 CEI 20-29 铜电缆的理想选择。
由于采用了退火和电解镀锡工艺，连接器更容易压缩，抗机械应力能力更强。
PA 6.6 绝缘护套简化了电缆绝缘的安装和修复。绝缘护套的漏斗状内部形状便于将导体插入
产品特征
兼容的电缆等级
5 and 6 class, CEI 20-29
产品型号
ANE9-M
电缆截面范围 (extra flexible) [mm²]
35
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|

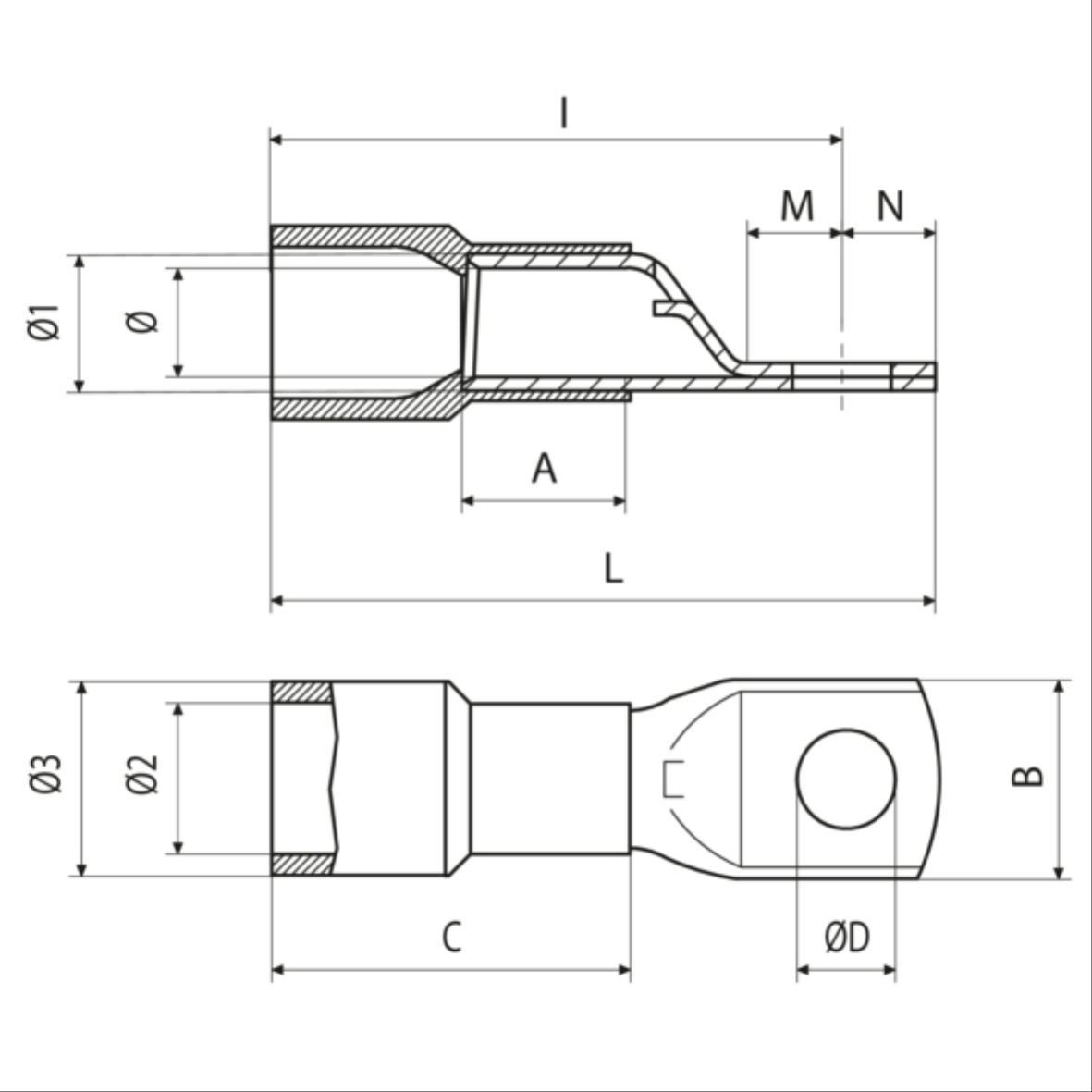

tipo
|
压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
I [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
L [mm]
|
A [mm]
|
C [mm]
|
Ø2 [mm]
|
Ø3 [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
符合ROHS标准
|
|---|
|
ANE9-M6/15
|
缩进; 径向
|
M6
|
6.4
|
15
|
7
|
8
|
31.5
|
5
|
7
|
54
|
16.5
|
30.3
|
13.6
|
15.5
|
9.3
|
19
|
50
|
150
|
Yes
|
|
ANE9-M8
|
缩进; 径向
|
M8
|
8.4
|
17
|
8
|
9
|
32.5
|
10
|
20
|
56
|
16.5
|
30.3
|
13.6
|
15.5
|
9.3
|
19
|
50
|
150
|
Yes
|
|
ANE9-M10
|
缩进; 径向
|
M10
|
10.5
|
18.5
|
10
|
11
|
34.5
|
20
|
35
|
60
|
16.5
|
30.3
|
13.6
|
15.5
|
9.3
|
19
|
50
|
150
|
Yes
|
|
ANE9-M12
|
缩进; 径向
|
M12
|
13.2
|
21
|
12
|
14
|
37.5
|
40
|
50
|
65
|
16.5
|
30.3
|
13.6
|
15.5
|
9.3
|
19
|
50
|
150
|
Yes
|
ANE12-M
电缆截面范围 (extra flexible) [mm²]
50
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|
tipo
|
压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
I [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
L [mm]
|
A [mm]
|
C [mm]
|
Ø2 [mm]
|
Ø3 [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
符合ROHS标准
|
|---|
|
ANE12-M6/15
|
缩进; 径向
|
M6
|
6.4
|
15
|
7
|
8
|
33.5
|
5
|
7
|
59.5
|
16
|
35.8
|
15.7
|
18
|
11
|
18
|
25
|
50
|
Yes
|
|
ANE12-M8
|
缩进; 径向
|
M8
|
8.4
|
19.8
|
8
|
9
|
34.5
|
10
|
20
|
61.5
|
16
|
35.8
|
15.7
|
18
|
11
|
18
|
25
|
50
|
Yes
|
|
ANE12-M10
|
缩进; 径向
|
M10
|
10.5
|
19.8
|
10
|
11
|
36.5
|
20
|
35
|
65.5
|
16
|
35.8
|
15.7
|
18
|
11
|
18
|
25
|
50
|
Yes
|
|
ANE12-M10/19
|
缩进; 径向
|
M10
|
10.5
|
19
|
10
|
11
|
36.5
|
20
|
35
|
65.5
|
16
|
35.8
|
15.7
|
18
|
11
|
18
|
25
|
50
|
Yes
|
|
ANE12-M12
|
缩进; 径向
|
M12
|
13.2
|
22
|
12
|
14
|
39.5
|
40
|
50
|
70.5
|
16
|
35.8
|
15.7
|
18
|
11
|
18
|
25
|
50
|
Yes
|
ANE17-M
电缆截面范围 (extra flexible) [mm²]
70
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|
tipo
|
压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
I [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
L [mm]
|
A [mm]
|
C [mm]
|
Ø2 [mm]
|
Ø3 [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
最小包装单元 [pce]
|
标准包装单位 [pce]
|
符合ROHS标准
|
|---|
|
ANE17-M6
|
缩进; 径向
|
M6
|
6.4
|
23
|
7
|
8
|
38
|
5
|
7
|
63.8
|
20
|
40
|
17.9
|
20.4
|
13
|
22
|
25
|
50
|
Yes
|
|
ANE17-M8
|
缩进; 径向
|
M8
|
8.4
|
23
|
8
|
9
|
39
|
10
|
20
|
65.8
|
20
|
40
|
17.9
|
20.4
|
13
|
22
|
25
|
50
|
Yes
|
|
ANE17-M10
|
缩进; 径向
|
M10
|
10.5
|
23
|
10
|
11
|
41
|
20
|
35
|
69.8
|
20
|
40
|
17.9
|
20.4
|
13
|
22
|
25
|
50
|
Yes
|
|
ANE17-M10/19
|
缩进; 径向
|
M10
|
10.5
|
19
|
10
|
11
|
41
|
20
|
35
|
69.8
|
20
|
40
|
17.9
|
20.4
|
13
|
22
|
25
|
100
|
Yes
|
|
ANE17-M12
|
缩进; 径向
|
M12
|
13.2
|
23
|
12
|
14
|
44
|
40
|
50
|
74.8
|
20
|
40
|
17.9
|
20.4
|
13
|
22
|
25
|
50
|
Yes
|
|
ANE17-M14
|
缩进; 径向
|
M14
|
15
|
25
|
12
|
15.5
|
45.5
|
65
|
70
|
76.3
|
20
|
40
|
17.9
|
20.4
|
13
|
22
|
25
|
50
|
Yes
|
|
ANE17-M16
|
缩进; 径向
|
M16
|
17
|
27
|
13.5
|
16.5
|
46.5
|
90
|
90
|
78.8
|
20
|
40
|
17.9
|
20.4
|
13
|
22
|
25
|
50
|
Yes
|
ANE20-M
电缆截面范围 (extra flexible) [mm²]
95
|
技术信息 |
重量和尺寸 |
包装信息 |
认证 |
|---|
|
tipo
|
压接的几何形态
|
螺栓直径
|
ØD [mm]
|
B [mm]
|
N [mm]
|
M [mm]
|
I [mm]
|
紧固扭矩（建议值？UL?) (高导电螺钉) [nm]
|
紧固扭矩（建议值？UL?) (8.8级螺钉) [nm]
|
L [mm]
|
A [mm]
|
C [mm]
|
Ø2 [mm]
|
Ø3 [mm]
|
Ø [mm]
|
电缆剥皮长度 [mm]
|
最小包装单元 [pce
